STXL系列窄线宽半导体激光器

STXL系列窄线宽半导体激光器

时间：2023-03-25 类别：激光器关注：1081

STXL系列窄线宽半导体激光器是一种波长非常稳定的激光器，利用带体积布拉格光栅(VBG)的波长锁定技术，使中心波长偏差为±0.5nm，光学带宽小于0.1nm。除了提供窄光谱带宽外，这些激光器还在532nm、638nm、784nm、785nm、808nm、830nm、976nm，1064nm波长下提供高输出功率的同时具备出色的稳定性，功率范围从100mW到800mW不等

产品经理

热线：181-6269-8939

邮件：lql@SintecLaser.com

QQ： 1651816816

微信：XTGD518

即刻询价

STXL系列窄线宽半导体激光器是一种波长非常稳定的激光器，利用带体积布拉格光栅(VBG)的波长锁定技术，使中心波长偏差为±0.5nm，光学带宽小于0.1nm。除了提供窄光谱带宽外，这些激光器还在532nm、638nm、784nm、785nm、808nm、830nm、976nm，1064nm波长下提供高输出功率的同时具备出色的稳定性，功率范围从100mW到800mW不等。设计紧凑的双波长激光器也是STXL系列的特色产品之一。这些频谱稳定的激光器对客户来说使用也很方便，如带纤维尾纤的14针蝶封装包、带准直光束的14针蝶形封装包、集成OEM模块皆可用于该产品。STXL系列激光器是各种应用的理想光源，包括拉曼光谱、生物医学、激光诱导荧光（LIF）和泵浦。

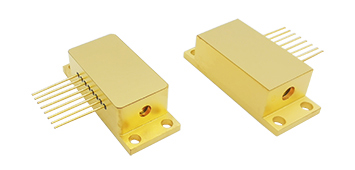

08LTR自由空间半导体激光器

型号	波长 (nm)	输出功率 (mW)	封装
STXL-638±0.5-350mWW-08LTR-TG	638	350	08LTR
STXL-785±0.5-350mWW-08LTR-TG	785	350	08LTR
STXL-785±0.5-500mWW-08LTR-TG	785	500	8LTR
STXL-808±0.5-600mWW-08LTR-TG	808	600	8LTR
STXL-830±0.5-600mWW-08LTR-TG	830	600	8LTR
STXL-976±0.5-800mWW-08LTR-TG	976	800	8LTR
STXL-1064±0.5-800mWW-08LTR-TG	1064	800	8LTR

封装类型		08LTR(自由空间)
中心波长(nm)		638	785		808	830	976	1064
光学	CW输出功率(mW)	350	350	500	600	600	800	800
	波长容差(nm)	±0.5
	光谱宽度/△λ(nm)	<0.1	<0.1	<0.1	<0.3	<0.1	<0.3	<0.1
	波长温漂/△N△T(nm/℃)	0.01
	电流温漂/△N△lop(nm/A)	0.05
电学	阈值电流(A)	0.18	0.4	0.4	0.3	0.4	0.2	0.2
	工作电流(A)	0.7	0.9	1.1	1	1.2	1.2	1.5
	工作电压(V)	2.2	2	2	2	1.8	1.9	1.8
	斜率效率(W/A)	0.7	0.7	0.7	0.9	0.8	0.8	0.6
	PD参数(μA)	<2000
	热敏电阻(kQ/β(25℃))	10±5%/3930
	TEC最大电流(A)	2.5
	TEC最大电压(V)	6.3

14SBTF 单模自由空间半导体激光器

型号	波长 (nm)	输出功率 (mW)	封装
STXL-532±0.5-100mWF-14SBTF-TG	32	100	14SBTF
STXL-638±0.5-600mWF-14SBTF-TG	638	600	14SBTF
STXL-785±0.5-500mWF-14SBTF-TG	785	500	14SBTF
STXL-808±0.5-600mWF-14SBTF-TG	808	600	14SBTF
STXL-830±0.5-600mWF-14SBTF-TG	830	600	14SBTF
STXL-976±0.5-800mWF-14SBTF-TG	976	800	14SBTF
STXL-1064±0.5-800mWF-14SBTF-TG	1064	800	14SBTF

封装类型		14SBTF(光纤尾纤)
中心波长(nm)		532*	638	785	808	830	976	1064
光学	CW输出功率(mW)	100	600	500	600	600	800	800
	波长容差(nm)	±0.5
	光谱宽度/△λ(nm)	<0.1	<0.1	<0.1	<0.3	<0.1	<0.3	<0.1
	波长温漂/△N/△T(nm/℃)	0.01
	电流温漂/△N△lop(nm/A)	0.05	0.06	0.05	0.05	0.05	0.05	0.05
电学	阈值电流(A)	0.6	0.4	0.4	0.3	0.4	0.2	0.2
	工作电流(A)	1	1.2	1.1	1.2	1.2	1	1.5
	工作电压(V)	2	2.5	2	2	1.8	1.9	1.8
	斜率效率(W/A)	0.3	0.8	0.7	0.9	0.8	0.9	0.6
	PD参数(μA)		<2000
	热敏电阻(kQ/β(25℃))	10±5%/3450
	TEC最大电流(A)	2.5
	TEC最大电压(V)	6.3
光纤	纤芯直径(μm)	105
	光纤包层直径(μm)	125
	光纤镀层直径(μm)	250
	光纤长度(cm)	100±10(可定制)
	数值孔径 /NA	0.22
	连接头	FC/PC,SMA905

14SBTF 自由空间半导体激光器

型号	波长 (nm)	输出功率 (mW)	封装
STXL-532±0.5-100mWW-14SBTF-TG	532	100	14SBTF
STXL-638±0.5-350mWW-14SBTF-TG	638	350	14SBTF
STXL-785±0.5-350mWW-14SBTF-TG	785	350	14SBTF
STXL-785±0.5-500mWW-14SBTF-TG	785	500	14SBTF
STXL-808±0.5-600mWW-14SBTF-TG	808	600	14SBTF
STXL-830±0.5-600mWW-14SBTF-TG	830	600	14SBTF
STXL-976±0.5-800mWW-14SBTF-TG	976	800	14SBTF
STXL-1064±0.5-800mWW-14SBTF-TG	1064	800	14SBTF

封装类型		14SBTF(自由空间)
中心波长(nm)		532*	638	785		808	830	976	1064
光学	CW输出功率(mW)	100	600	350	500	600	600	800	800
	波长容差(nm)	±0.5
	光谱宽度/△λ(nm)	<0.1	<0.1	<0.1	<0.1	<0.3	<0.1	<0.3	<0.1
	波长温漂/△N△T(nm/℃)	0.01
	电流温漂/△N△lop(nm/A)	0.05
电学	阈值电流(A)	0.6	0.18	0.4	0.4	0.3	0.4	0.2	0.2
	工作电流(A)	1	1.2	0.9	1.1	1	1.2	1.2	1.5
	工作电压(V)	2	2.2	2	2	2	1.8	1.9	1.8
	斜率效率(W/A)	0.3	0.6	0.7	0.7	0.9	0.8	0.8	0.6
	PD参数(μA)		<2000
	热敏电阻(kQ/β(25℃))	10±5%/3450
	TEC最大电流(A)	2.5
	TEC最大电压(V)	6.3

14SBTF 光纤尾纤半导体激光器

封装类型		14SBTF(自由空间)
中心波长(nm)		532*	638	785		808	830	976	1064
光学	CW输出功率(mW)	100	600	350	500	600	600	800	800
	波长容差(nm)	±0.5
	光谱宽度/△λ(nm)	<0.1	<0.1	<0.1	<0.1	<0.3	<0.1	<0.3	<0.1
	波长温漂/△N△T(nm/℃)	0.01
	电流温漂/△N△lop(nm/A)	0.05
电学	阈值电流(A)	0.6	0.18	0.4	0.4	0.3	0.4	0.2	0.2
	工作电流(A)	1	1.2	0.9	1.1	1	1.2	1.2	1.5
	工作电压(V)	2	2.2	2	2	2	1.8	1.9	1.8
	斜率效率(W/A)	0.3	0.6	0.7	0.7	0.9	0.8	0.8	0.6
	PD参数(μA)		<2000
	热敏电阻(kQ/β(25℃))	10±5%/3450
	TEC最大电流(A)	2.5
	TEC最大电压(V)	6.3

04BCK 半导体激光器

STXL9

型号	波长 (nm)	输出功率 (mW)	封装
STXL-785±0.5-100mWW-04BCK-S-G	785	100	04BCK
STXL-1064±0.5-150mWW-04BCK-S-G	1064	150	04BCK
STXL-785±0.5-100mWW-04BCK-S-TG	785	100	04BCK-TEC
STXL-1064±0.5-150mWW-04BCK-S-TG	1064	150	04BCK-TEC

封装类型		04BCK		04BCK-TEC
中心波长(nm)		785	1064	785	1064
光学	CW输出功率(mW)	100	150	100	150
	波长容差(nm)	±0.5	±0.5	±0.5	±0.5
	光谱宽度/△λ(nm)	<0.1
	波长温漂/△N△T(nm/℃)	≤0.01
电学	阈值电流(A)	40	40	40	40
	工作电流(A)	150	210	150	210
	工作电压(V)	2
	斜率效率(W/A)	0.9
	热敏电阻(kS/β(25℃))	10±5%/3450
	TEC最大电流(A)			1
	TEC最大电压(V)			2.5

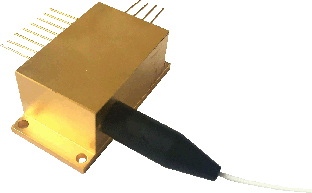

R2T 半导体激光器

型号	波长 (nm)	输出功率 (mW)	封装
STXL-532/785±0.5-100/500mWF-R2T-TG	532/785	100/500	R2T
STXL-532/830±0.5-100/600mWF-R2T-TG	532/830	100/600	R2T
STXL-784/785±0.5-500/500mWF-R2T-TG	784/785	500/500	R2T
STXL-785/1064±0.5-500/800mWF-R2T-TG	785/1064	500/800	R2T
STXL-808/976±0.5-600/800mWF-R2T-TG	808/976	600/800	R2T
STXL-830/1064±0.5-600/800mWF-R2T-TG	830/1064	600/800	R2T

封装类型		R2T
双中心波长(nm)		532/785		532/830		784/785		785/1064		808/976		830/1064
光学	CW输出功率(mW)	100/500		100/600		500/500		500/800		600/800		600/800
	波长容差(nm)	±0.5
	光谱宽度/△λ(nm)	<0.1								<0.3		<0.1
	波长温漂/△N△T(nm/℃)	0.01
电学	阈值电流(A)	0.6	0.4	0.6	0.4	0.4	0.4	0.4	0.2	0.3	0.2	0.4	0.2
	工作电流(A)	1	1.2	1	1.2	1.2	1.2	1.2	1.5	1.2	1	1.2	1.5
	工作电压(V)	2	2	2	1.8	2	2	2	1.8	2	1.9	1.8	1.8
	斜率效率(W/A)	0.3	0.7	0.3	0.8	0.7	0.7	0.7	0.6	0.9	0.9	0.8	0.6
	PD参数(μA	<2000
	热敏电阻(kQ/β(25℃))	10±5%/3450
	TEC最大电流(A)	2.2
	TEC最大电压(V)	8.7
	纤芯直径(μm)	105
光纤	光纤包层直径(μm)	125
	光纤镀层直径(μm)	250
	光纤长度(cm)	100±10(可定制)
	数值孔径 /NA	0.22
	连接头	FC/PC,SMA905

NLM 系列多模窄线宽光纤耦合激光器

关键特点：

线宽<0.1nm
极好的波长稳定性±5pm@4h
SMSR优于40dB(可选60dB)
内置TEC，电源稳定性±2%
包含PC控制、急停按钮、短路保护功能
拉曼分析软件可用

应用领域：

拉曼光谱
激光诱导荧光
泵浦源

型号	波长 (nm)	输出功率 (mW)	连接头
STXL-NLM-532-IF(F)-100	532	100	FC/PC
STXL-NLM-532-IF(S)-100	532	100	SMA905
STXL-NLM-638-IF(F)-600	638	600	FC/PC
STXL-NLM-638-IF(S)-600	638	600	SMA905
STXL-NLM-785-IF(F)-500	785	500	FC/PC
STXL-NLM-785-IF(S)-500	785	500	SMA905
STXL-NLM-808-IF(F)-600	808	600	FC/PC
STXL-NLM-808-IF(S)-600	808	600	SMA905
STXL-NLM-830-IF(F)-600	830	600	FC/PC
STXL-NLM-830-IF(S)-600	830	600	SMA905
STXL-NLM-976-IF(F)-800	976	800	FC/PC
STXL-NLM-976-IF(S)-800	976	800	SMA905
STXL-NLM-1064-IF(F)-800	1064	800	FC/PC
STXL-NLM-1064-IF(S)-800	1064	800	SMA905

光学参数
中心波长(nm)	532*	638	785	808	830	976	1064
输出功率(mW)	100	600	500	600	600	800	800
波长容差(nm)	±0.5
线宽(nm)	<0.05	<0.1	<0.1	<0.3	<0.1	<0.3	<0.1
波长稳定性	±5pm@4h Typ.
功率稳定性	±2%@4h Typ.
SMSR		30	35-45
系统参数
可调节性%功率	0~100%
预热时间 (min)	15
调制输入			模拟信号 0-5V
控制接口			USB, BNC
连接头	SMA905,FC/PC
输出光纤	105 μm,0.22 NA
电源电压	+5VDC
能量功耗	<20W Typ.
存储湿度	0~80% RH
存储温度(℃)	-10~60
工作温度(℃)	10~35
重量 (kg)	1.2
尺寸(mm)	168×88×140

NLM 系列双波长窄线宽激光器

关键特点：

每波长线宽< 0.1nm
极好的波长稳定性±5pm@4h
频率间隔恒定，支持差分算法
内置TEC，电源稳定性±2%
包含PC控制、急停按钮、短路保护功能

应用领域：

拉曼光谱
生物仪器

型号	波长 (nm)	输出功率 (mW)	连接头
STXL-NLM-532/785-IF(S)-100/500	532/785	100/500	SMA905
STXL-NLM-532/785-IF(F)-100/500	532/785	100/500	FC/PC
STXL-NLM-532/830-IF(S)-100/600	532/830	100/600	SMA905
STXL-NLM-532/830-IF(F)-100/600	532/830	100/600	FC/PC
STXL-NLM-784/785-IF(S)-500/500	784/785	500/500	SMA905
STXL-NLM-784/785-IF(F)-500/500	784/785	500/500	FC/PC
STXL-NLM-785/1064-IF(S)-500/800	785/1064	500/800	SMA905
STXL-NLM-785/1064-IF(F)-500/800	785/1064	500/800	FC/PC
STXL-NLM-808/976-IF(S)-600/800	808/976	600/800	SMA905
STXL-NLM-808/976-IF(F)-600/800	808/976	600/800	FC/PC
STXL-NLM-830/1064-IF(S)-600/800	830/1064	600/800	SMA905
STXL-NLM-830/1064-IF(F)-600/800	830/1064	600/800	FC/PC

光学参数
中心波长(nm)	532/785	532/830	784/785	785/1064	808/976	830/1064
输出功率(mW)	100/500	100/600	500/500	500/800	600/800	600/800
波长容差(nm)	±0.5
线宽(nm)	<0.1				<0.3	<0.1
波长稳定性	±5 pm @4h Typ.
功率稳定性	±2%@4h Typ.
SMSR			40dB
系统参数
可调节性%功率	0~100%
预热时间 (min)	15
调制输入			模拟信号 0-5V
控制接口			USB,BNC
连接头	SMA905,FC/PC
输出光纤	105 μm,0.22 NA
电源电压	+5VDC
能量功耗	<20W Typ.
存储湿度	0~70% RH
储存温度(℃)	-10~60
工作温度(℃)	10~35
重量(kg)	1.2
尺寸(mm)	168×88×140

NLMO 系列多模窄线宽激光器

关键特点：

极好的波长稳定性±7pm@4h
电源稳定性<±2%
功耗低，一般< 5W
紧凑的设计，易于集成

光学参数
中心波长(nm)	532*	638	785	808	830	976	1064
输出功率 (mW)	100	600	500	600	600	800	800
波长容差(nm)	±0.5
线宽(nm)	<0.05	<0.1	<0.1	<0.3	<0.1	<0.3	<0.1
波长稳定性	±7pm@4h Typ.
功率稳定性	±2%@4h Typ.
SMSR		30dB	40dB	30dB	40dB	30dB	40dB
系统参数
可调节性%功率	0~100%
预热时间 (min)	15
控制接口	PH2.0-10P
连接头	FC/PC,SMA905
输出光纤	105 μm,0.22 NA
电源电压	5VDC@2A
能量功耗	<5W Typ.
存储湿度	0~80% RH
储存温度(℃)	0~55
工作温度(℃)	10~35(需散热片)
重量 (g)	<150
尺寸(mm)	76.2×63.5×22

NLMO 系列双波长窄线宽激光器

关键特点：

可在两个波长之间切换输出
极好的波长稳定性±7pm@4h
内置TEC，典型功耗< 5W
紧凑的设计
提供USB和I/O接口

光学参数

中心波长(nm)

532/785

532/830

784/785

785/1064

808/976

830/1064

输出功率(mW)

100

500

100

600

500

500

500

800

600

800

600

800

波长容差(nm)

±0.5

线宽(nm)

<0.1

<0.3

<0.1

波长稳定性

±7pm@4h Typ.

功率稳定性

±2%@4h Typ.

SMSR

40dB

系统参数

可调节性%功率

0~100%

预热时间 (min)

15

控制接口

PH2.0-12P,USB

连接头

FC/PC,SMA905

输出光纤

105 μm,0.22 NA

电源电压

5VDC/2A

能量功耗

<5W Typ.

存储湿度

0~80% RH

存储温度(℃)

0~55

工作温度(℃)

10~35(需散热片)

重量 (g)

<150

尺寸(mm)

86×63.5×32
